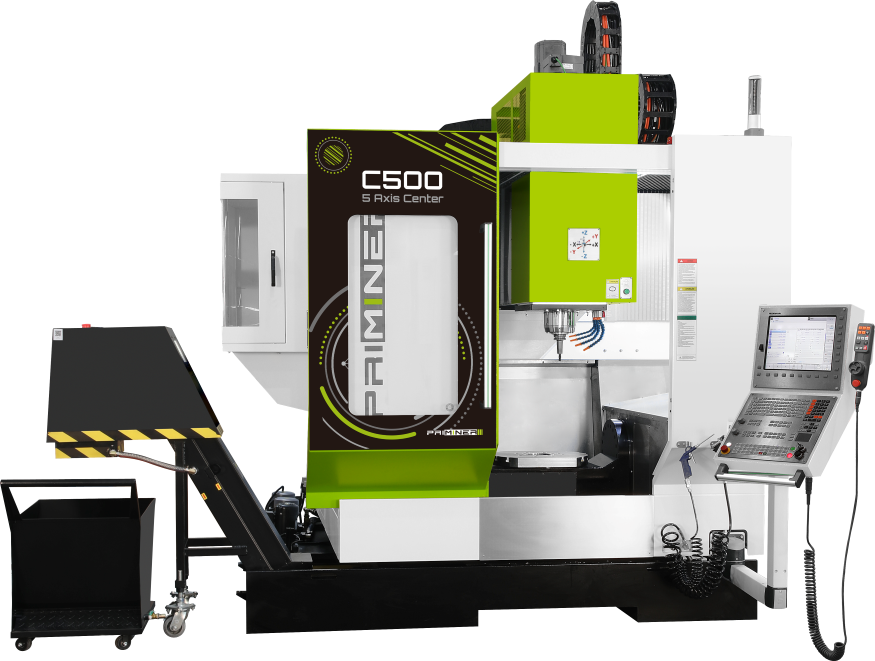

C500五軸聯動加工中心
C500五軸聯動加工中心
- X軸 行程： 700mm
- Y軸 行程： 550mm
- Z軸 行程： 500mm
- 工作臺尺寸： 500×400mm
- 主軸： BBT40,12000rmp
- 最大承重： 300kg
C500 五軸聯動加工中心
工作臺
工作臺最大加工直徑 ?700mm
工作臺尺寸 ?500×400mm
T型槽（寬度×間距×數量） 14mm×80mm×5
最大承重 300kg
行程
行程 X = 700 mm, Y = 550 mm, Z = 500 mm
A/C行程 +30°--120°/360°
主軸鼻端到工作臺距離 120-620mm
主軸
主軸錐孔和轉速 BBT40,12000rpm
主軸電機功率和扭矩 9/22kW，63/135 Nm
快速移動
X/Y/Z軸快移速率 48m/min
AC軸最大速度 50/60 rpm
切削進給速率 1-12000 mm/min
刀庫
刀庫容量 40把
最大刀長 260mm
最大刀具直徑（滿刀/鄰空刀）?80/?125mm
最大刀具重量 8kg
精度 (VDI 3441·全行程)
定位精度 0.006mm (X/Y/Z軸)；10/8 arc-sec (A/C軸)
重復定位精度 0.004mm (X/Y/Z軸)；8/6 arc-sec (A/C軸)
機器重量和尺寸
外型尺寸 3976×4965×3250 mm
重量 9500kg
高剛性滾子凸輪五軸轉臺
全封閉防護罩
BBT40直軸式主軸12000rpm
三軸直接測量光柵尺系統
A/C軸圓光柵
40把鏈?zhǔn)降稁?/span>
主軸油冷機
工業制冷空調
剛性攻牙
Ethernet，CF卡USB接口
鏈?zhǔn)脚判计?/span>
中央集中自動進給潤滑系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作手冊及控制電路資料
BBT40直軸式主軸15000rpm_8.5/33.5kW_63/135Nm
HSK A63直聯式主軸15000rpm_8.5/33.5kW_63/135Nm
HSK A63內藏式主軸18000rpm_30/36kW_85/102Nm
HSK A63內藏式主軸20000rpm_20/24kW_48/58Nm
主軸中心出水
刀具測量?jī)x
工件測量?jī)x
回轉中心誤差自動校正系統
防碰撞系統
油霧收集器
油水分離系統
200GB擴展程序存儲
